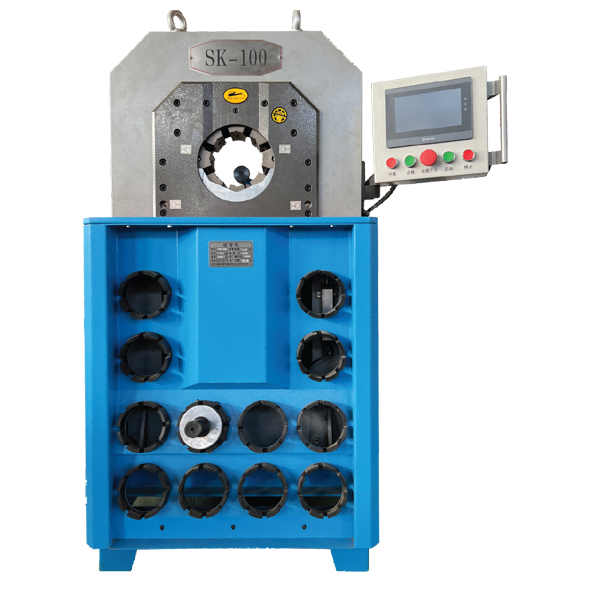

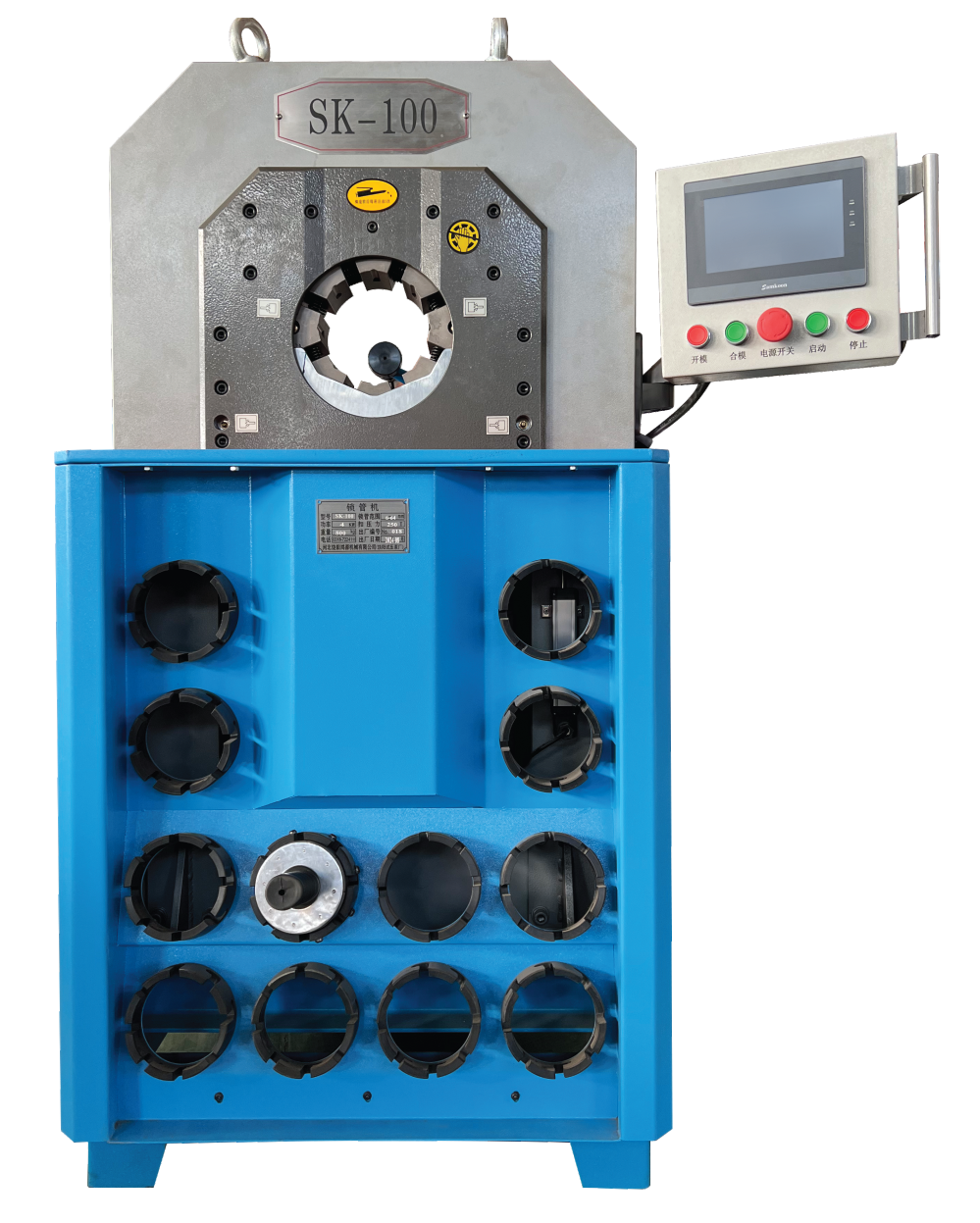

SK-100型锁管机

  • 所属公司:鸿源机械有限公司
  • 更新时间:2018-04-05 20:36:53
  • 关键词:SK-100型锁管机
  • 产品描述:我厂研制生产的SK-100型锁管机适用于工农业和工程机械液压传动用高压胶管、纤维管、塑料管总成的扣压加工。具有扣压范围广、精度高(采用PLC控制)、自动化程度高、易操作、好维修等优点。
  • 有需要请联系:136-6338-5827 郭经理
  • 我的电子邮箱:3235199468@qq.com
  • 需要技术服务:0318-7323658
  • 合同传真号码:0318-7321606

产品详细介绍/ introduce

我厂研制生产的SK-100型锁管机适用于工农业和工程机械液压传动用高压胶管、纤维管、塑料管总成的扣压加工。具有扣压范围广、精度高(采用PLC控制)、自动化程度高、易操作、好维修等优点。

二、 主要技术特征

1.扣压钢丝胶管内径:φ4~φ51IVmm     工业管内径:最大89mm

2.标尺精度:0.01mm

3. 功   率:4KW

4. 电   压:380V

5. 最大扣压力:252吨

6. 转   速:1440r/min

7. 油泵排量:10ml/rad

8. 外形尺寸: 925×925×1600(mm)

9. 重   量:800Kg

10. 收扩量:±68mm



三、 工作原理

油泵在电机驱动下,输出液压油,推动液压缸里的活塞做上下往复运动,从而使与活塞连接的两根立柱带动上方板实现上下往复运动,从而使上下两块大方板凹槽中的压块推动模座,使模座能产生径向收缩,最终实现模块对胶管的扣压。当收缩量达到在控制面板上所设定的值时,扣压自动停止,换向阀自动换向,液压油进入油缸下腔,带动上方板向上运动,使模具孔张大,就可以取下扣压好的胶管总成。
